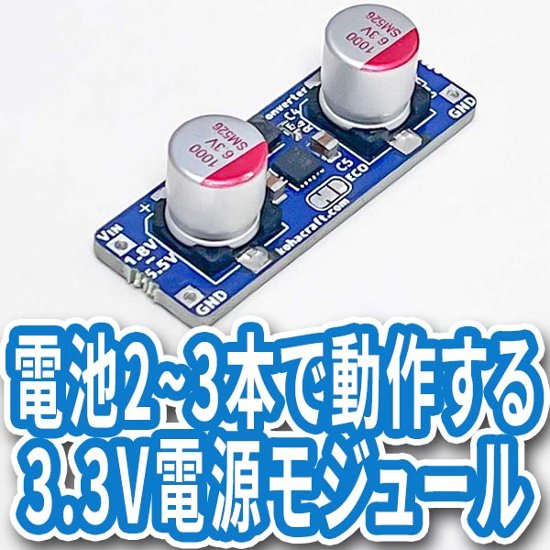

電池2〜3本で動作する3.3V電源モジュール

1.8V〜5.5Vの電圧を3.3Vに変換する昇降圧DCDCコンバータモジュールです。

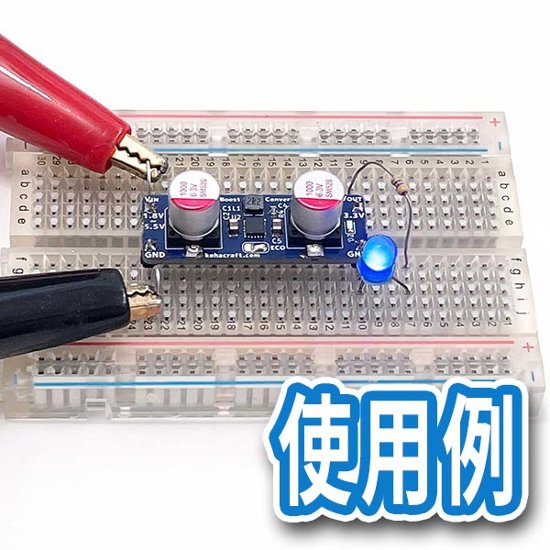

電池や充電電池+太陽電池など変動する電圧源を3.3Vの電圧源として利用できます。

入出力に1000uFの固体コンデンサを搭載し、瞬間的な入力電圧の変動や負荷の変動に強くなっています。

本商品は「電池2〜3本で動作するESP32-C3ボード」の電源回路部分を抜き出した物です。

こちらの商品はスイッチサイエンスさんでも販売しております。

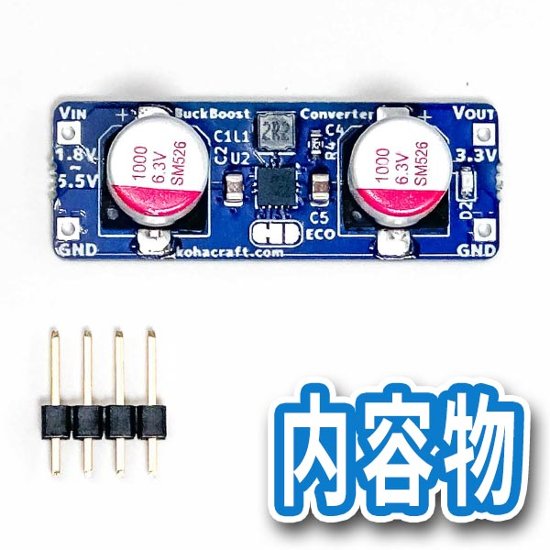

🟡内容物

・電池2〜3本で動作する3.3V電源モジュール

・金メッキピンヘッダ 4ピン

🟡仕様

入力電圧：1.8V〜5.5V

出力電圧：3.3V

最大出力電流：0.6A@入力2V時 1.2A@3V 1.5A@5V(データシートに記載の値)

無負荷時消費電流：4〜13mA入力電圧に依存(ECOモード時140uA程度)

🟡ECOモード

軽負荷時にDCDCの動作をPWMからPFMモードに自動で切り替えることで、消費電流を低減させるモードです。

マイコンのスリープ状態が長い場合などで特に効果的です。

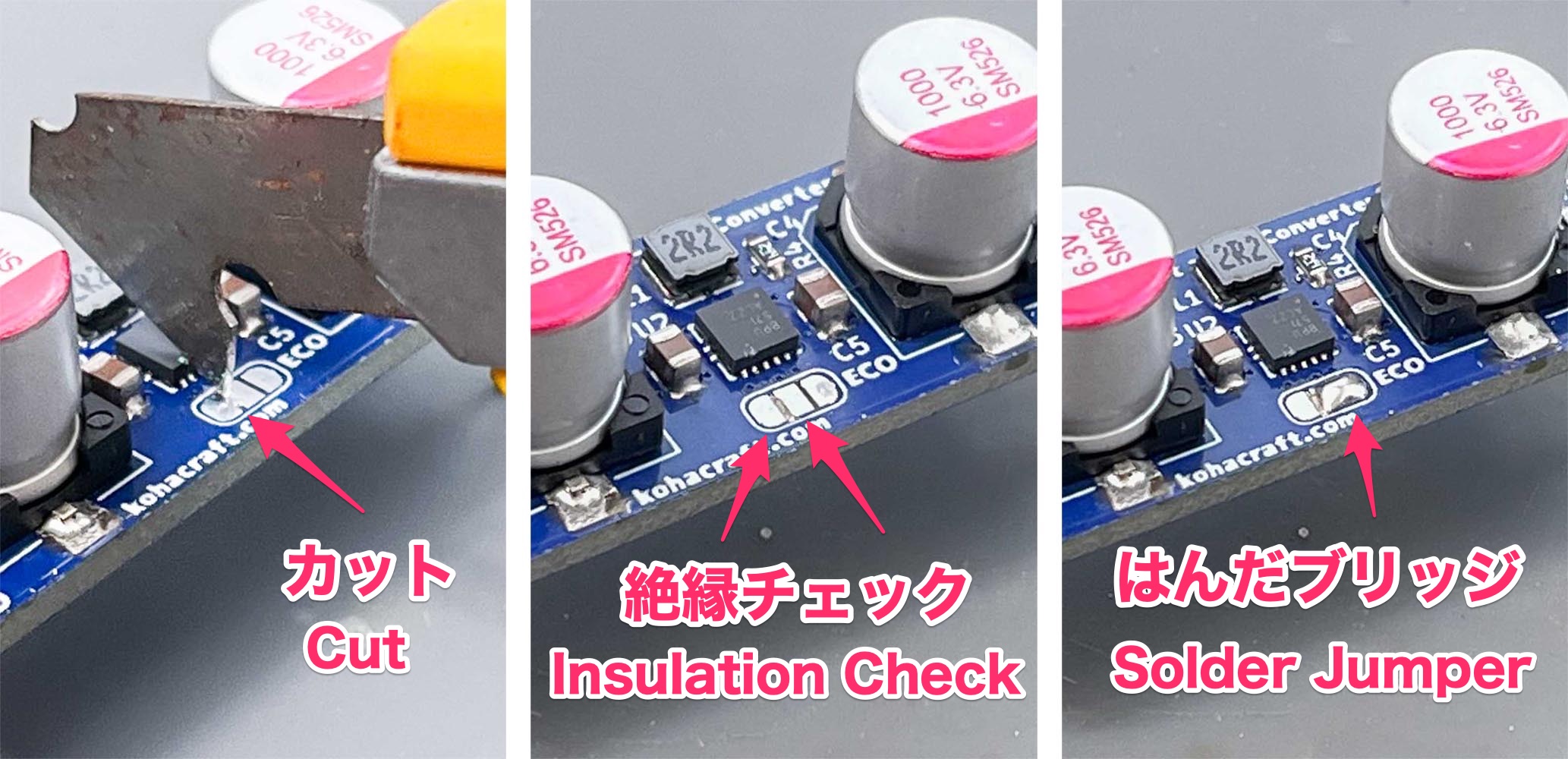

ECOモードへの改造方法

・ソルダージャンパーのパッドの左の線をカッターでカットします

・左側と中央のパッドがショートしていないことをテスターで確認します

・中央と右側のパッドをはんだでショートさせます

🟡ご注意

・入力電圧が出力電圧より低い場合、入力電流は出力電流より大きくなります

・電源線には太いものをご使用ください(0.6mm以上のはんだメッキ線やAWG24以上の太さの配線など)
