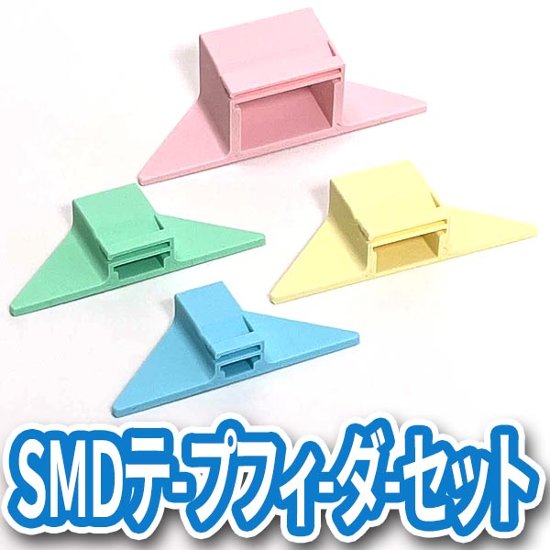

SMDテープフィーダーセット

8,12,16,24mmの幅のSMDテープに対応した、テープフィーダーのセットです。

幅別に色分けされているため、目的の幅のテープフィーダーを見つけやすくなっています。

テープの交換がしやすいよう、フィルムを通すスリットを本体横に設けてあります。

本商品と電動バキュームピック(Amazon)、ノズル(弊社Shop)、吸盤ノズル(弊社Shop)を組み合わせると、実装がとても速く進みます(参考動画:動画中のフィーダーは試作品です)。

カスタム品は、テープ幅とエンボス深さを注文時のコメントでご指定ください。受注後生産します。エンボス深さは20mmまでとなります。入り数は1個です。

🟡内容物

・8mm幅テープフィーダー 1個
・12mm幅テープフィーダー 1個
・16mm幅テープフィーダー 1個
・24mm幅テープフィーダー 1個

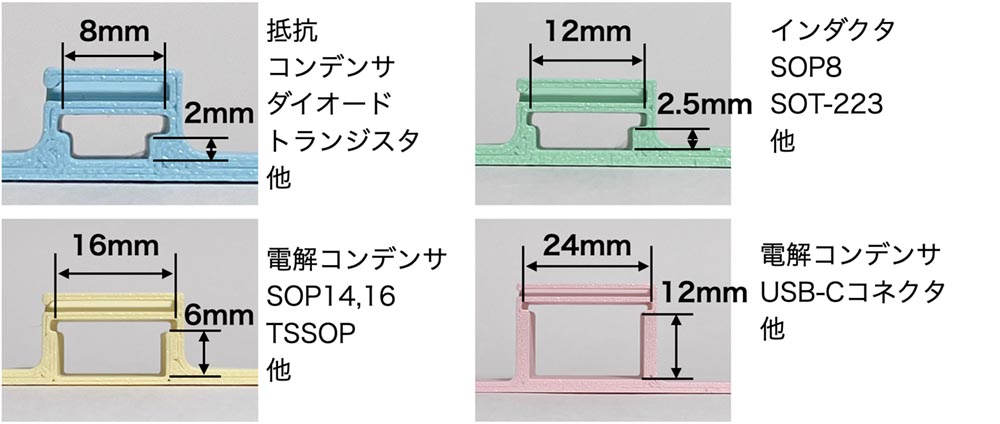

🟡仕様

・テープ幅8mm：エンボス深さ2mm：抵抗・コンデンサ・ダイオード・トランジスタなど

・テープ幅12mm：エンボス深さ2.5mm：インダクタ・SOP8・SOT-223など

・テープ幅16mm：エンボス深さ6mm：電解コンデンサ・SOP14,16・TSSOPなど

・テープ幅24mm：エンボス深さ12mm：電解コンデンサ・USB-Cコネクタなど

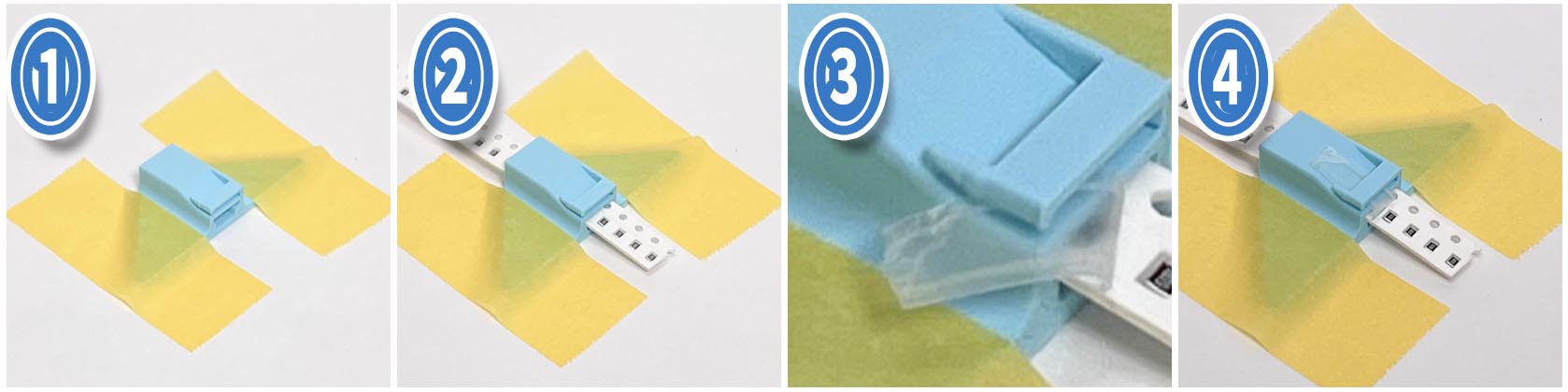

🟡使い方

①テープで固定します

②SMDテープを差し込みます

③テープのフィルムをはがし、横のスリットから差し込みます

④準備完了です

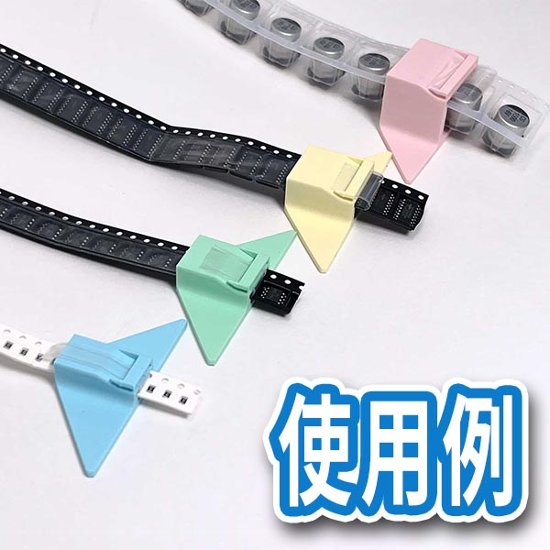

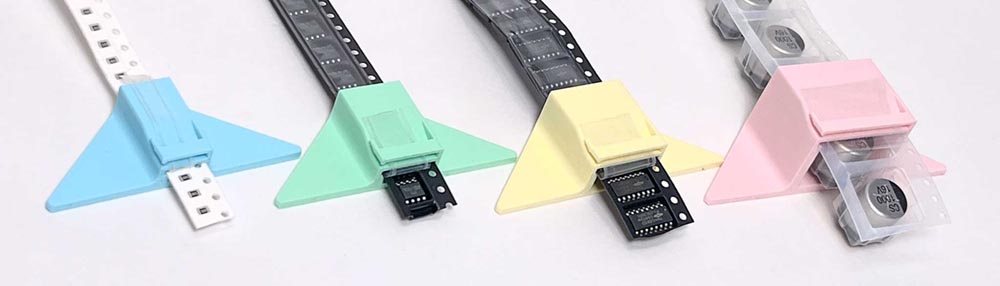

🟡使用例

🟡生い立ち

使いやすいSMDフィーダーを自作しました
