レベル変換機能付きUSBシリアル

1.65V〜5.5Vまでのロジックレベルに対応するUSBシリアル変換モジュールキットです。

ターゲット機器のロジックレベルで通信するので、電池で動作するマイコンなど、電源が安定化されていない機器との通信に最適です。

🟡仕様

・ロジックレベル：1.65V〜5.5V

・通信速度：最大2Mbps

・コネクタ：USB Type-C

🟡使い方

1.本機のGNDINに、ターゲットのGNDを接続します

2.本機のVCCINに、ターゲットの電源を接続します

※これはターゲットのロジックレベルを認識するためのものです。本機からターゲットへの電力の供給機能はありません

3.本機のRXDINに、ターゲットのTXDを接続します

4.本機のTXDOUTに、ターゲットのRXDを接続します

5.通信ソフトでポートと通信速度の設定をして利用します

🟡内容物

・メイン基板

・ピンソケット6ピン

・背面パネル

・USB Type-C ケーブル

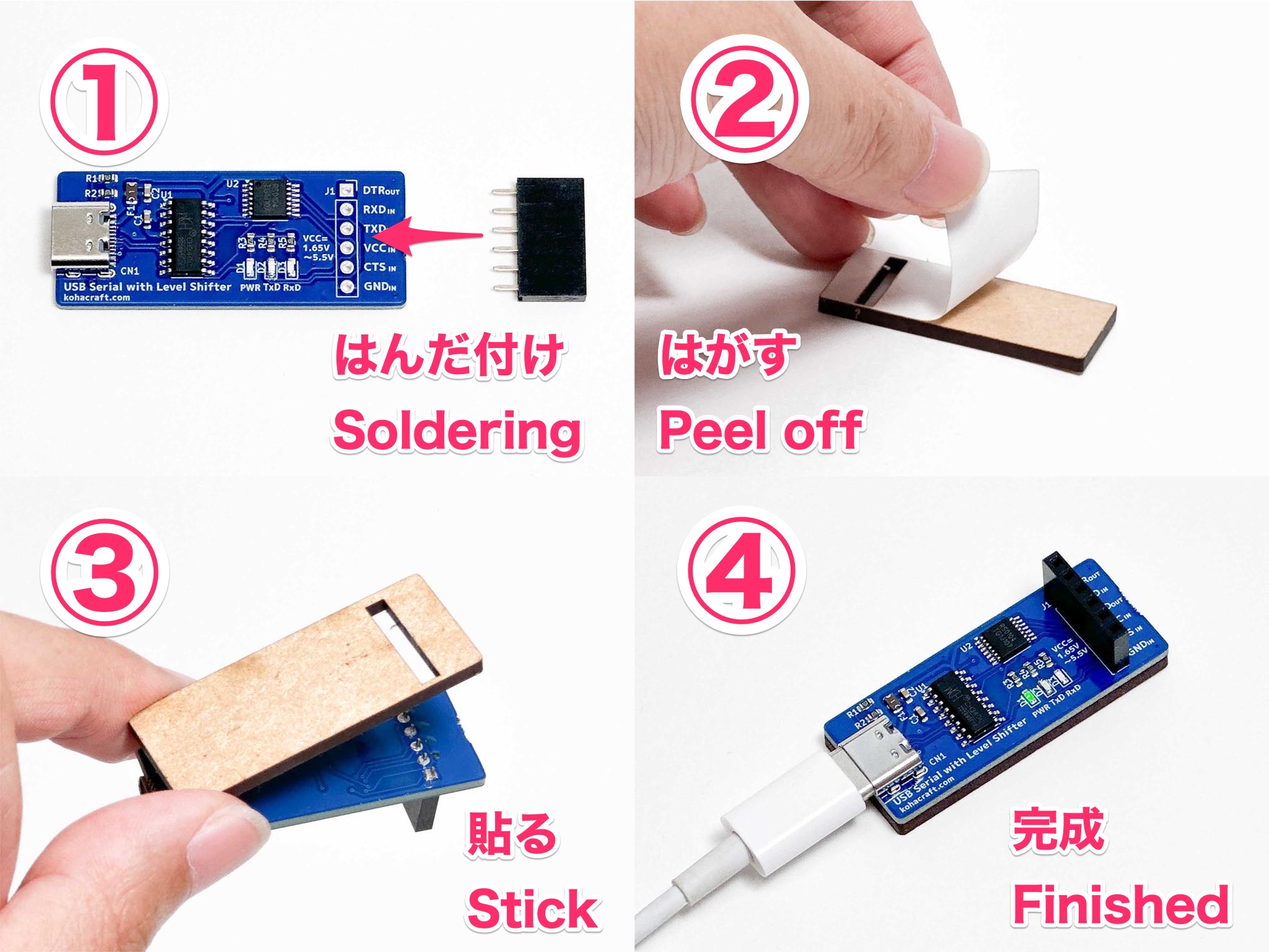

 🟡組み立て方

🟡ご注意

・VCCIN,GNDINピンにターゲットの回路電源を接続してください。電源を接続しないと入出力ができません

・本機からターゲットへの電力の供給機能はありません

・Windowsの場合CH340のドライバのインストールが必要です。Macでは不要です

・Macの場合ドライバに原因があるのかわかりませんが、DTRoutは出力できますが、CTSinの入力が正常に動作しません。Windowsでは問題ありません

🟡生い立ち

・レベル変換付きのUSBシリアルアダプタの設計方法

・レベル変換付きUSBシリアルの基板を組み立てました(失敗)

・レベル変換機能付きUSBシリアルが完成しました
