フルスペクトラム高演色パワーLED実験キット(昇圧型)

フルスペクトラムの高演色パワーLEDを手軽に実験できる、LEDと昇圧型LEDドライバ組み立てキットのセットです。

太陽光のように様々な色の光が混ざった光のため、一般的なLEDに比べて照らされた物の色が鮮やかに見えます。

🟡セット内容

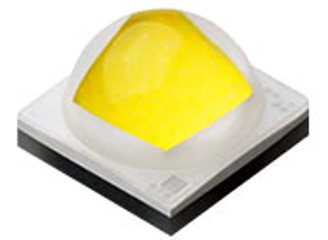

・フルスペクトラムパワーLED

・ドライバ基板

・ドライバ基板用部品一式

※配線や放熱板はセットには含まれていません

🟡LED

白色の色温度5000Kと、電球色の色温度3000Kの2種類があります。

5000K(白色)

順方向電圧：36-38V

順電流：150mA

色温度：4700-5200K

CIE色度：x=0.34 ,y=0.35

照度：300-400lm

Ra：95-98

3000K(電球色)

順方向電圧：36-38V

順電流：150mA

色温度：2800-3200K

CIE色度：x=0.43 ,y=0.40

照度：300-400lm

Ra：95-98

※LEDには放熱板が別途必要です。

🟡LEDドライバキット

電源電圧：16-30V

消費電流：200mA@30V 250mA@24V 450mA@16V

出力電圧：30-60V

出力電流：150mA

リセッタブルヒューズトリップ電流：1A

キットの組み立て方

🟡キットができるまで

・太陽光のようなフルスペクトラムLEDを買ったのでお手製分光器で特性を調べてみたらとても良かった

・パワーLEDにレンズを付けてスポットライトを作ってみました

・フルスペクトラム高演色LEDを12Vや24Vで点灯させるための昇圧型定電流LEDドライバの設計

・フルスペクトラムLEDをバッテリーで点灯させるための昇圧型LEDドライバアルミ基板をJLCPCBに発注しました

・フルスペクトラムLEDの昇圧型LEDドライバ基板を試しに1つ実装してみました

・フルスペクトラムLED用の昇圧型LEDドライバ基板をたくさん実装しました

・ATTINY13Aを使ってフルスペクトラムLEDを調光できるようにしました

・シーリングライトをフルスペクトラムLEDの高演色LEDに改造しました

・フルスペクトラムLEDの高演色で居心地がいい光の天井照明を作りました

・フルスペクトルLEDの小型のドライバ基板を発注しました

・太陽光のようなフルスペクトル高演色ハイパワーLED用昇圧型LEDドライバが完成しました
