ニキシー管用電源モジュール NixeDCDC

ニキシー管を点灯させるために必要な175Vを、5Vから生成する電源モジュールです。

🟡特徴

・31mm x 14mmととても小型です

・ニキシー管を6mAまでドライブすることができます

・出力電圧は160V〜210Vの範囲で調整が可能です(電圧を上げると出力電流も減少します)

・端面スルーホールになっているので、基板に直接はんだ付けできます

🟡仕様

・入力電圧：5V

・消費電流：300mA(出力電流6mA時)

・最大出力電流：6mA(175V時)

🟡特性図

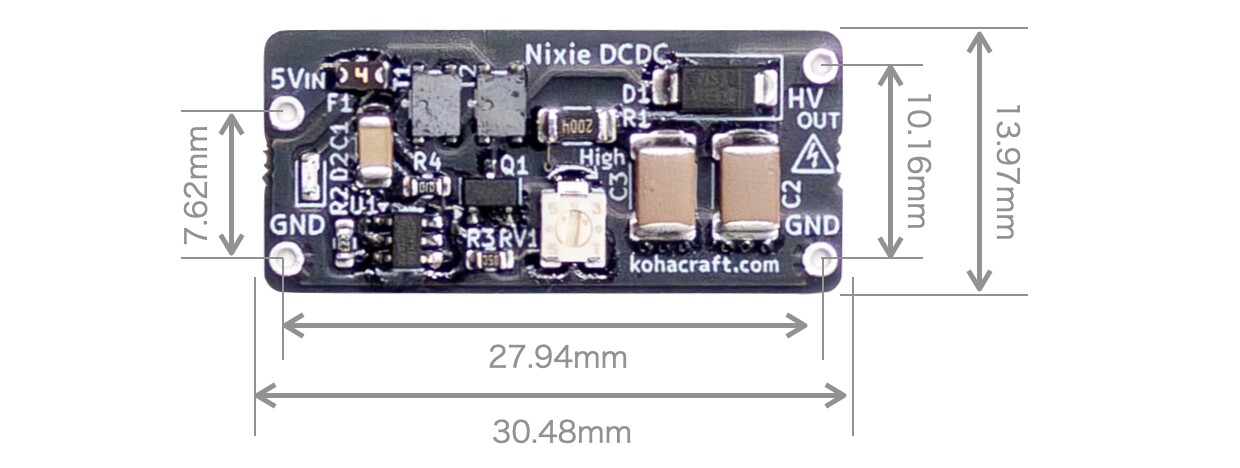

🟡寸法図

🟡内容物

・電源モジュール(完成済)

・ピンヘッダ 4ピン

🟡使用上のご注意

・高電圧が発生するため、感電にご注意ください

・本モジュールにおいて発生した事故や怪我・病気など一切の責任を負いかねますことをあらかじめご了承ください

・ニキシー管のアノード側に入れる抵抗値は10kΩ以上(IN-14の場合)にしてください

🟡生い立ち

・タップドインダクタ昇圧回路の実験

・タップドインダクタ昇圧回路の出力電圧安定化実験

・タップドインダクタ昇圧回路が単独で動作するようになりました

・PFS123の6ピンマイコンが入手できなくなりました

・Padaukマイコンの書き込み機EasyPDKProgrammerを作っています

・Padakuマイコンの書き込み機EasyPDKProgrammerが動作しました！

・PFS122マイコンでニキシー管用DCDCが動作しました

・ついにニキシー管用電源モジュールが完成しました
