限定復刻5セット　BSNオリジナル ツイン・パッシブキット『SBAcoustics バージョン』

限定復刻5セット　BSN オリジナル ツイン・パッシブキット『SBAcoustics』バージョン

---

『キット製品セール』に合わせて限定で5セットのみ復刻しました！

（この復刻版には、ユニットとネットワークは含まれていません。）

---

　この『BSN オリジナル ツイン・パッシブキット『SBAcoustics』バージョン』は、

横浜ベイサイドネットが、これ迄蓄積してきた『パッシブ・ラジエター』方式のノウハウの集大成として、究極の『ツイン・パッシブ』方式を採用した『第一弾』として2022年に販売した『SBAcoustics』バージョンを、今回限定復刻いたしました。

　当時の詳しい情報は、当ショップのブログ『横浜ベイサイドスクエア』で詳しく書いていますので、興味のある方はご覧になってください。

---

　横浜ベイサイドネットは、『省エネ』『カーボンニュートラル』『SDGS』などの言葉が『氾濫』している今こそ、自分自身では電気を使わず、ウーファーが発散する運動エネルギーを効率よく再利用して、より大きな低音エネルギーを創り出す『パッシブ・ラジエター』に、もっと注目が集まっても良いのではないかと思い、『パッシブ・ラジエター』方式のスピーカーシステムの改良を続けています。

【BSN オリジナル ツイン・パッシブキット】の特徴

---

• 北海道の白樺の間伐材を使用したエコロジカルなボックス材料

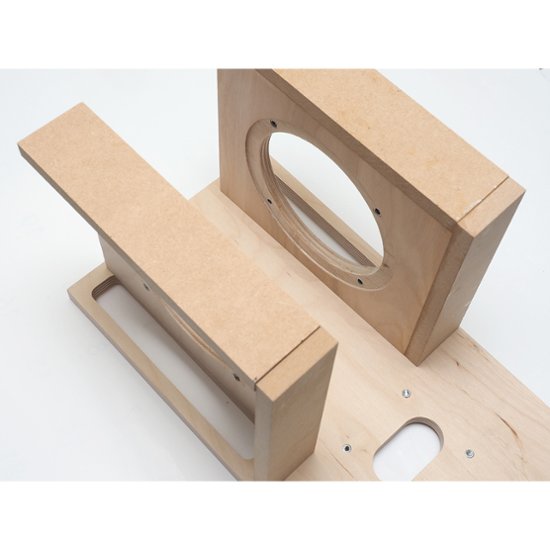

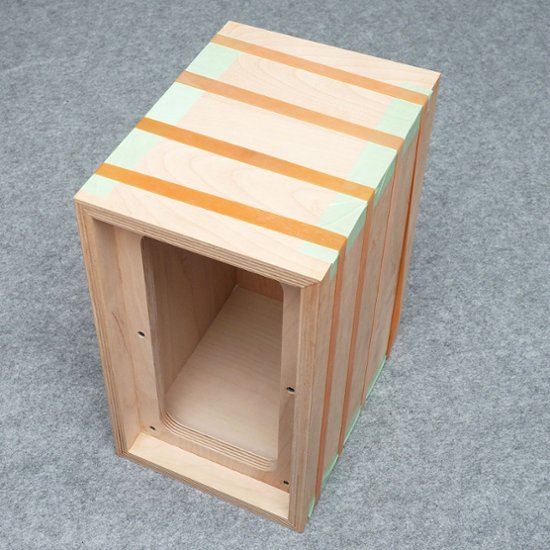

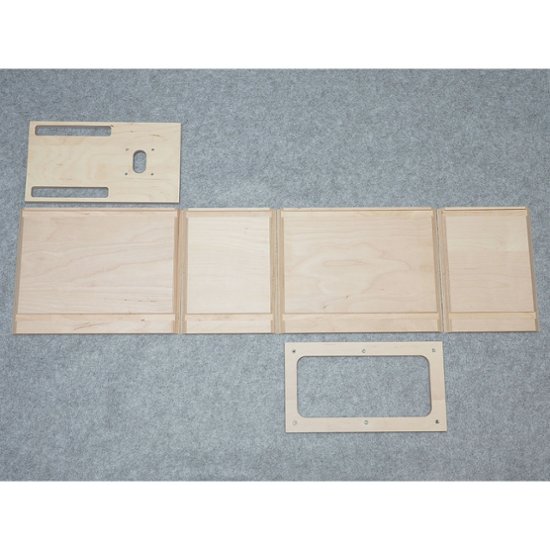

• ボックスの組み立てに『留め継ぎ』加工を採用
• スピーカーユニットに、コストパフォーマンスの高い『SB Acoustics』を採用
• ウーファー：コスパの高い15cmウーファー「SB15MFC30-4」を採用（別売）

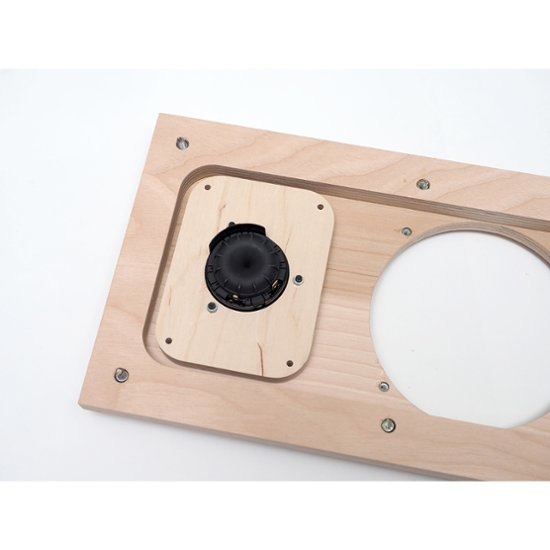

• ツイーター：リングラジエター・タイプの「SB21RDCN-C000-4」を採用（別売）

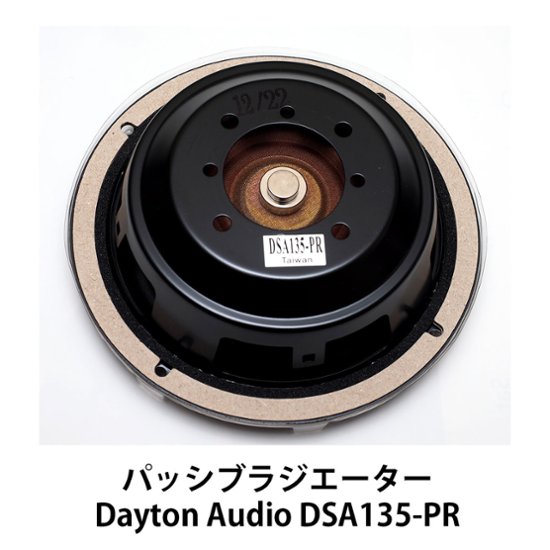

• パッシブラジエターは、バリエーションが豊富な『Dayton Audio』の「DSA135-PR」を採用（キットに含む）
• ネットワーク（6dB/oct）部品には、厳選した高性能部品を採用（別売）
• コンデンサー：『オーダフォン（400V）』を採用
• 空芯コイル：Baysidenet オリジナル  OFC 空芯コイル（18AWG）を採用
• 抵抗：『Dayton Audio』「ローインダクティブ巻線抵抗（10W）を採用
• ネットワークボード：Baysidenet オリジナル  ガラ・エポ基板（6dB用）を採用
• ターミナルプレートには「ステンレス・プレート」を採用
• 内部配線には、定評のある『RCA  18AWG』配線を採用
• 接続端子には『金メッキ』ファストン端子を採用
• 吸音材：『コスモプロジェクト』のサーモウールを採用

---

【BSN オリジナル ツイン・パッシブキット】のアドバンテージ

---

　当ショップでは、10年ほど前に、台湾のオーディオメーカー『FireStone Audio』社に頼まれて、小型アンプに最適なスピーカーの製作を頼まれたことが有って、その時に、小口径スピーカーとパッシブラジエターを使用した小型スピーカーシステムを提案したことがあり、それ以来、

パッシブラジエター方式の改良を行ってきました。

　2015年の『ロッキーマウンテン オーディオ フェスト』（デンバー：米国）に、『Scan-Speak』の5cmフルレンジ「5F/8422T01」と『Wavecor』の「TW13WA01」を使用した2Wayスピーカーを展示したことがあったのですが、その時、私たちのブースに来た『Scan-Speak』の現責任者であるヤン・イーバスが、そのサウンドに驚いて『このユニットは私の会社のものか？』と聞いてきた程でした。

　また、それ以来『大きいことはいいことだ！』と言っていたアメリカの『Dayton Audio』も、小口径スピーカーやパッシブラジエターを、次々と発売し始め、今では、世界一のパッシブラジエター・メーカーになったようです。

そのおかげで、当ショップも、パッシブラジエターの選択肢が増えたので助かっています。

　今では、5cmフルレンジのパッシブキットから、42cmウーファーを使用した超大型の『ツイン・パッシブ』システムなどを製作していますので、今回の『SB15用』キットのサウンドにも自信を持っています。

　その上、今回も、思い切って、すべてのご購入者の方が満足いく音が出せるようになるまで、責任を持ってアフター・フォローしていくことにしました。

　なおさら、安心してご購入できると思います。

　上の画像は『Audio Technology』の42cmウーファーを使用した、当ショップが製作した最大の『ツイン・パッシブ』システムです。（参考図）

---

【BSN オリジナル ツイン・パッシブキット】の動作原理について

---

　これは、当ショップが考えた『ツイン・パッシブキット』の動作原理ですが、第三者によって理論的に解析された結論では有りませんので、あくまで、参考用と言うことでご理解ください。

通常、スピーカーユニットを密閉したボックスに入れると、ユニットの最低共振数（Fs）が上がります。いわゆるボックスの最低共振数（Fb）のことですね。だいたい、40Hzのユニットの（Fb）は60Hz近くまで上昇します。

　ところが、Fsの低いパッシブラジエターを取り付けると、ボックスの（Fb）は、パッシブラジエターの（Fs）近くまで下げることが出来ます、これが、パッシブラジエターを取り付けるメリットの一つとなります。

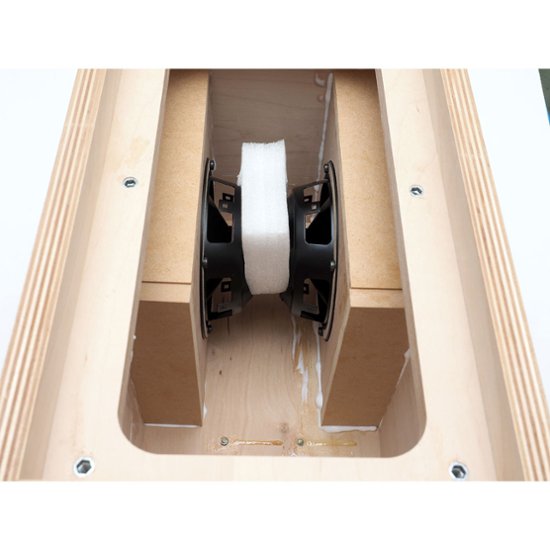

　パッシブラジエターをボックスの両側、あるいは、上下、前後等、お互いを対抗するように取り付けると、一つのウーファーの動きで、二つのパッシブラジエターが動くようになり、低音増強効果は2倍になります。

　また、ウーファーによって動かされたパッシブラジエターが、今度は、戻ってくるときに、ウーファーを押し戻すような力が発生します。いわゆる『揺り戻し』と言う現象ですが、この時、ウーファーには『逆起電力』が発生し、ウーファーのリニアリティーが悪化することになります。

　ところが、当ショップの『ツイン・パッシブ』方式では、対向するパッシブラジエター同士が、お互いの動きを制御することによって、ウーファーへの反力を抑えることが出来るようになります。

　その上、小さくなった反力は、ウーファー自身の微妙な余韻振動を抑制するので、あたかも、ウーファーのトランジェント特性が良くなったかのように、メリハリの有る音になると言う効果も発揮するようです。

　これが、良いことずくめの『ツイン・パッシブ』方式のメリットです。

真意のほどは、このキットでお確かめください。
