BSN ツィンパッシブボックスキット Scan-Speak バージョン＊『stereo』2025年8月号で紹介

¥66,726

在庫あり

横浜ベイサイドネット

2025年度の『BSN ツィンパッシブボックスキット』の予約販売を開始します！

BSN ツィンパッシブボックスキット Scan-Speak バージョン：完全フルキット

　今年も『stereo』8月号に掲載していただきました「BSN ツィンパッシブボックス・キット」の予約発売を開始します！

　この『ツィンパッシブボックスキット』は今年で3作目となり、今回は、これまでの『ツィンパッシブ』方式キットの集大成として、スピーカーユニットには世界一のユニットOEMメーカーの『Scan-Speak』を採用し、より『ハイグレード』で、しかも、より『スピードアップ』した『究極のツィンパッシブ』キットとして設計・制作・販売いたします。

（このバージョンには、ユニットとネットワークは含まれていません。）

　『ベイサイドネット』の『ツィンパッシブボックスキット』の大きな特徴は「パッシブラジエター」方式のボックス形式で有りながら、そのパッシブラジエターを、ウーファーとは直角方向に、2個のパッシブラジエターを、スピーカーボックス内部に、お互いが対向するように取付けるという、当ショップ独自の『BSN ツィンパッシブ方式』になっている点です。

　この『ツィンパッシブ方式』は、2個の『パッシブラジエター』が、お互いに反対方向に動くことによって、お互いの動きを制御（抑制）することによって、ウーファーへの反作用を抑えるとともに、ウーファーの動きにも、ダンピング効果をもたらすことによって、立ち上がり、立下りの速い『トランジェント』特性の優れたシステムになっていることです。

　当ショップでは、この小型ながら、15cmとは思えない迫力と、スピード感あふれるサウンドを実現することが出来るシステムを、世界中のライブ・コンサートホールを自宅に持ち込むことが出来る『ポータブルライブサウンドシステム』と名付けることにしました。

　

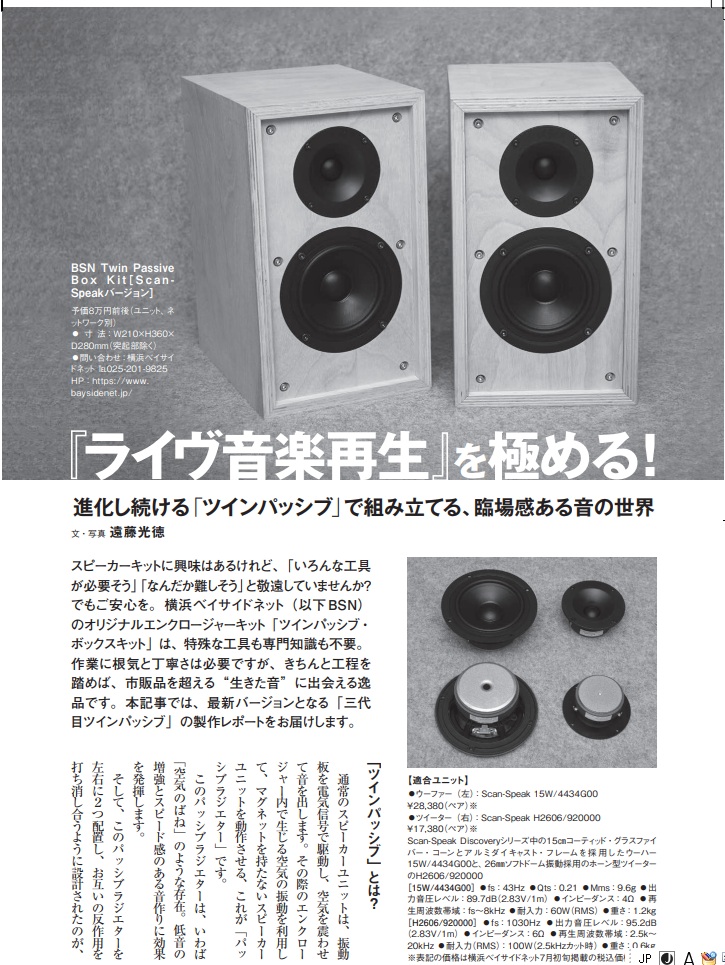

『stereo』誌 2025年8月号でも製作記事が掲載されています。

　このキットを作る際には、貴重な参考資料になると思いますので、このキットに挑戦しようと思われる方は、是非『stereo』誌8月号を購入していただき、キット制作中は、常に側において置き、参考にしながら、作業を進めるようにすると、良いと思います。

以下は、記事の抜粋です。

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

【BSN ツインパッシブボックスキット Scan-Speak バージョン：完全フルキット】の特徴

『ベイサイドネット』独自のツインパッシブ方式による2Wayシステム
プロの大工職人さんによる正確な『留継ぎ』及び『ホゾ組み』加工方式を採用
フロントバッフル交換式で、様々なユニットを交換して楽しめる
ネットワークは超シンプルで作りやすく音の良い『ウーファースルー』方式を採用（別売）
スピーカーユニットに『Scan-Speak』を採用（別売）
ウーファー：「Discovery」シリーズの『15W/4434G00』を採用
ツイーター：「Discovery」シリーズホーンタイプの「H2606/920000」を採用
パッシブラジエター：『Dayton Audio DSA135-PR』を採用（付属）
ターミナルプレートには「ステンレスプレート」を採用
吸音材：『コスモプロジェクト』のサーモウールを採用
ボックスのボトムプレート（底板）に、波型のスポンジシートを貼り付け

【BSN オリジナル Wavecor ツインパッシブボックスキット 】の組み立て上の注意点

　この【BSN ツインパッシブボックスキット Scan-Speak バージョン：完全フルキット 】は、組み立て部品点数も、スピーカーユニットやネットワーク部品などを除いても合計で130個ほどもあります。

　しかも、完成後は『プロ』並みの仕上がりとなる『留め継ぎ』及び『ホゾ組み』方式を採用していますので、だれでも、簡単に組み立てられる訳ではありませんが、いくつか自作スピーカーを作った経験のある方であれば問題ないと思いますが『DIY自作スピーカー』初心者の方には、少々ハードルが高いキットかもしれません。

　そのため、今回のキットには、従来と同じ、すべて、自分で組み立てる『完全フルキット』の他に、ボックス本体があらかじめ組み立てられている『セミ完成ボックスキット』や、スピーカーボックスをすべて完成させた状態でお渡しし、あとは、ユニットの取り付けや、内部配線や、吸音材の貼り付けなどを行うだけと言った『ボックス完成済キット』（塗装は有りません）、さらに、せっかくなので、オーダーメードのようにお願いしたいと言う方に『フルオーダーキット』と言うバージョンも用意しています。

　様々なレベルの要求に対応することによって、より多くの方に『ツインパッシブ』方式の良さを知っていただけると有難いとの思いから、こうした『バリエーション』を用意しました。

■スピーカー初心者へのアドバイス

　当ショップのボックスキットは、ボックス本体の材料に、天然の『白樺合板』と言う高級なべニア板材を使用していますので、部材そのものに、そりや変形、たわみなどがほとんどないので、組み立てに苦労することはあまりないと思います。

　また、当ショップのボックス部品は「CNCルーター」と言うコンピューター制御の装置を使って、正確な穴開けがなされているため、スピーカーユニットやボルトナットなどが、誰でも、簡単に正確に、取り付けられるようになっていますので、『DIY自作スピーカー』初心者の方でも、苦労することはないと思います。

　また、難しい『留継ぎ』及び『ホゾ組み』加工は、ベテランの大工職人さんによる、正確なカットが行われているので、組み立て時の狂いの調整などが、ほとんど必要のない状態になっています。

しかも、今回からは、輪ゴムによる締め付けだけではなく、養生テープを使った正確な仮組と、『ベルトクランプ』と言う素晴らしい道具も利用すれば、誰でもに簡単に組み立てられるようになっていますので、この点でも安心して組み立てられると思います。

　慌てず、焦らず、じっくりと取り組んでいただければ、正確で、素晴らしいスピーカーシステムが出来上がると思います。

　しかも、完成したスピーカーシステムからは、素晴らしいサウンドを聴くことが出来ますので、それまでの苦労が吹っ飛んでしまうこと請け合いです。

　ベテランや中級者の方はもちろん、初心者の方にも、是非挑戦していただきたいと思います。

簡易版ですが、『組み立てマニュアル』も付属していますので、安心して挑戦してください。

　それでも、自信が無いと思われる方には、『組み立てオプション』として、以下の3タイプのキットが用意されていますので、ご自身の力量に有った『組み立てオプション』をお選びください。

■セミ完成ボックスキット：89,540円（税込）

　この『組み立てオプション』は、一番難しいと思われるボックス本体を組み立てた状態でお届け

　するキットです。ただし、それ以外の工程は、ご自分で行うことになります。

■ボックス完成済みキット：120,340円（税込）

　この『組み立てオプション』は、面倒なボックスの組み立ては、当ショップであらかじめ完成

　させてから、お届けするキットです。残る作業は、鬼目ナットの取り付けから、ユニットの取

　り付けや、吸音材の取り付け、内部配線の取り付けなどとなります。

　（パッシブ・ラジエターは、当ショップで取り付けます。）

■フルオーダーキット：179,300円（税込）

この『組み立てオプション』は、このキットと『同じもの』を『オーダーメード』したことにな

ります。従いまして、通常の完成品スピーカーとして、納品されます。

ただし、標準仕様は『クリアーオイル』仕上げとなります。それ以外の仕上げをご希望の場合は、『別途お見積り』いたします。

などのバージョンも用意していますので、それらについてもご検討ください。

予定では、7月20日から予約販売をスタートし『完全フルキット』をご注文の方には、8月初旬から、順次お届けになります。

それ以外のご注文の方は、ご注文から2～3週間以降のお届けとなります。

なお『フルオーダーキット』の方は、ご注文の内容によっては、１～２か月ごの納品となりますので、ご了承ください。

メーカー	BSN(Baysidenet) 横浜ベイサイドネット
ボックス形式	BSN オリジナル　ツィンパッシブ方式
ボックス容量	約10リットル
ボックス材料	フロントバッフル：白樺（バーチ）合板18mm リアバッフル：白樺（バーチ）合板15mm トップ/ボトム/サイドパネル：白樺（バーチ）合板15mm
ボックス寸法	21cm（W）x36cm（H）x28cm（D）
ネットワーク	6dB/octネットワーク（ウーファースルー）
ターミナル	ステンレスプレート・プレート+バインディングポストｘ2セット
吸音材	サーモウール吸音材 25mm厚、及びスポンジシート
