『 Dayton Audio DATS LA 』スピーカー 分析器
『Dayton Audio DATS LA 』(ラウドスピーカー アナライザー)は、精度と手頃な価格でラウドスピーカー測定に『革命』をもたらします。このコンパクトなコンピューター制御システムは、強力な 100W AC/DC アンプを備えており、小信号と大信号のパラメータ テストを迅速かつ簡単に実行できます。特許取得済みの対称性テスト メソッドでは、複数の DC バイアス スイープを使用して非線形性と非対称性を分析します。この機能は、こらまでは高価な専用のテスト システムに限定されていた機能で、このような、比較的安価なシステムでは、この『Dayton Audio DATS LA 』が初めて採用することになりました。正確な DC バイアス制御と独自のデータ処理により『Dayton Audio DATS LA 』 はドライバーのパフォーマンスに関する比類のない洞察を提供し、スピーカー デザイナー、エンジニア、オーディオ プロフェッショナルにとって不可欠なツールとなっています。
【主な機能】
■ スピーカーの線形および非線形の両方の側面を評価できる最先端のハードウェアおよびソフトウェア スイート■ 複数の DC バイアス スイープを通じてスピーカーの非線形性と非対称性を測定する特許取得済みのメソッドを使用■ DC バイアスを正確に制御し、独自のデータ処理方法を採用することで『Dayton Audio DATS LA 』はスピーカー モーターとサスペンションを最適化するための有益なデータを提供します■ 堅牢な 100 ワットの AC/DC アンプにより、さまざまな入力レベルでドライバーの小信号または大信号パラメーターを正確に測定できます■ コンパクトで耐久性のある躯体設計は、信頼性や精度を犠牲にすることなく、どこにでも簡単に持ち運んで使用できます■ 業界標準のスピーカー テスト システムと同等の機能を、 わずかなコストで提供します■ ドライバー開発とパフォーマンスの限界を押し広げたいスピーカー デザイナー、エンジニア、研究者にとって重要なツール

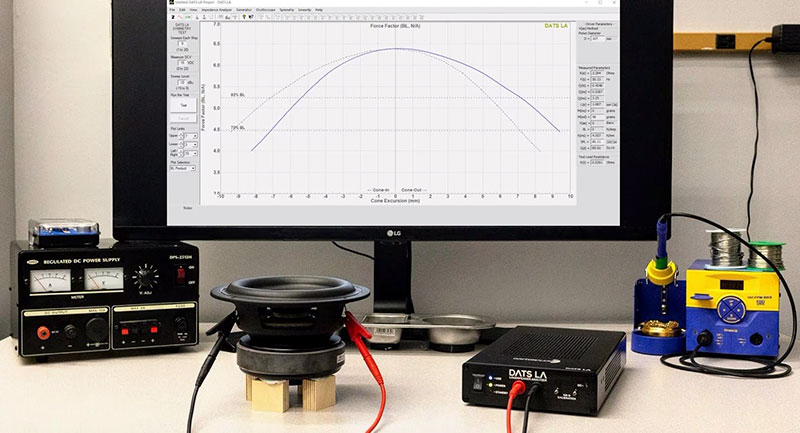

Dayton Audio DATS LAのご紹介詳細なドライバー測定と分析が実現可能![]()
Dayton Audio DATS LA (デジタル オーディオ テスト システム ラウドスピーカー アナライザー) は、最先端のハードウェアと独自のデータ分析を統合し、ドライバーのパフォーマンスに関する前例のない洞察を提供する、ラウドスピーカー測定の次の進化を表しています。エンジニア、スピーカー デザイナー、オーディオ プロフェッショナル向けに設計された DATS LA は、標準的なインピーダンス測定を超え、モーター力 (Bl) とサスペンション コンプライアンス (Kms) の重要な非線形性を明らかにする高度な DC バイアス分析を提供します。
統合された 100 ワットの AC/DC アンプ、高精度インピーダンス測定、高度なモデリング機能を備えた DATS LA は、従来の業界標準テスト システムの数分の 1 のコストでラボ グレードの分析を提供します。ドライバーの小信号動作を評価する場合でも、大信号制限を評価する場合でも、この多用途のシステムを使用することによって、ほとんどのデザイナーがこれまでアクセスできなかったレベルの詳細さでラウドスピーカーを設計、最適化、検証できます。
DC バイアス テストスピーカー測定の画期的な進歩![]()
従来のインピーダンスベースのテスト方法では、ドライバーの小信号特性に関する貴重な情報が得られますが、コーンの変位によってパラメータがどのように変化するかを把握することはできません。『DATS LA』 は、特許取得済みの DC バイアス測定技術を使用してこの問題に対する独自のアプローチを導入し、ドライバーの非線形電気機械的動作を変位の関数として正確に評価できるようにします。
『DATS LA』 は、インピーダンス スイープを実行する前に、正確に制御された DC パルスを使用してボイス コイルとコーンを変位させ、変位が主要なパラメータに与える影響を体系的に把握します。これにより、非常に正確な Bl(x) 曲線と Kms(x) 曲線が得られ、ドライバーの動作範囲全体にわたるモーターとサスペンションの対称性が示されます。非線形性、機械的制限、および非対称性を特定することで、エンジニアはモーターの構造、サスペンションの設計、および変位制限を比類のない精度で最適化できます。

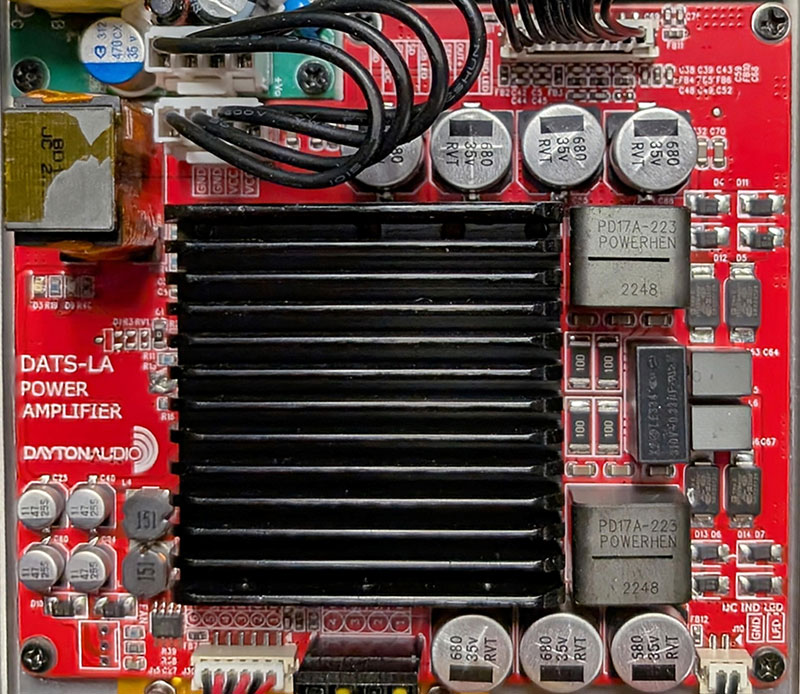

100W AC/DC アンプ実際の大信号テスト![]()
従来のスピーカー分析システムの主な制限は、高出力測定を実行できないことです。『DATS LA』の統合型 100 ワット アンプは、小信号と大信号の両方のテストを可能にすることでこの制限を克服し、実際の動作条件下で T/S パラメータがどのように変化するかを観察できます。 テスト信号電圧を上げることで、ドライバーが線形範囲外で駆動されたときにパラメータがどのように変化するかを評価し、次のような重要なパフォーマンス メトリックを明らかにすることができます。
■ フラックス変調とコイル オフセットによるモーター力の低下■ エクスカーション制限に影響するサスペンション剛性の変化■ 抵抗 (Re) と感度に対する熱圧縮とボイス コイル加熱の影響■ 高出力での Bl 低下により、ピーク SPL 機能が制限される
この情報により、設計者は電力圧縮効果、エクスカーション制限、歪み特性を正確にモデル化して、システムが幅広い SPL で一貫して動作することを保証できます。
精密測定包括的なスピーカー分析
DATS LA は、高度なアルゴリズムを活用して、主要な Thiele/Small パラメータ (Fs、Qts、Vas など) を極めて正確に抽出する高精度インピーダンス測定システムです。さらに、高精度の LCR メーターとしても機能し、次の項目を正確に測定できます。■ 抵抗 (Re): 0.002Ω – 10kΩ■ インダクタンス (L): 0.05mH – 100mH (DC 抵抗を含む)■ 静電容量 (C): 0.002µF – 10,000µF (ESR、誘電正接、Q を含む)
このレベルの精度は、スピーカー コンポーネントの評価だけでなく、クロスオーバー、パッシブ ネットワーク、オーディオ アプリケーションで使用されるその他の高精度回路の設計にも不可欠です。
高度なソフトウェア単なるインピーダンステスター以上のもの
DATS LA は単なるハードウェアではなく、完全なスピーカー分析スイートです。付属のソフトウェアには、測定、視覚化、分析のための強力なツールが含まれています。
■ モーターとサスペンションの動作を評価するための DC バイアス Bl(x) および Kms(x) 対称曲線■ 信号分析用のデュアル トレース機能を備えたオシロスコープ モード■ カスタマイズ可能な波形、周波数、振幅を備えた信号発生器■ ドライバー シミュレーションを強化するためのライト モデル パラメーター (Kr、Xr、Ki、Xi) の測定■ PC ベースのワークフローとシームレスに統合するための USB 接続
これらの機能により、DATS LA は従来のスピーカー テスターに代わるだけでなく、スピーカー パフォーマンスのあらゆる側面を分析および最適化する能力も強化します。
主な機能:
• プロフェッショナルおよび愛好家向け - スピーカー ドライバーとシステムを設計および最適化• スピーカーの電気機械パラメータ (Fs、Qts、Vas など) を正確に測定• 特定のコーン位置で Bl、Cms、Kms などを計算し、対称曲線を生成• 小さな (低電力) または大きな (高電力) 信号分析を使用してパラメータを測定• DC 対応の 100 ワット アンプにより、特許取得済み (米国特許 #11,272,301) のバイアス測定が可能• 精密シミュレーション用の高度なライト モデル パラメータ (Kr、Xr、Ki、Xi) の測定• 波形、周波数、振幅を選択できるソフトウェア信号ジェネレータ• デュアル トレースと調整可能な時間と振幅スケールを備えたオシロスコープ ソフトウェア モード• 高度な短絡保護により、アンプを事故から保護• USB ポート経由で PC に接続• コンパクト、ポータブル、正確、手頃な価格•オプションのデスク下取り付けブラケットでデスクスペースを節約
スピーカーの設計と測定を再定義
Dayton Audio DATS LA は単なるスピーカー テスターではありません。スピーカー開発のための革新的なツールです。高度な DC バイアス テスト、高出力測定機能、精密なインピーダンス分析を組み合わせることで、スピーカー設計者、エンジニア、研究者にドライバーとシステムのパフォーマンスを最適化するための包括的で詳細なデータを提供します。
スピーカー技術の限界を押し広げることに真剣に取り組んでいる人にとって、DATS LA はコスト効率の高い価格でラボ グレードの精度を提供し、あらゆるオーディオ開発ワークフローに不可欠な追加機能となります。
精度。パワー。パフォーマンス。DATS LA の違い。
![]()

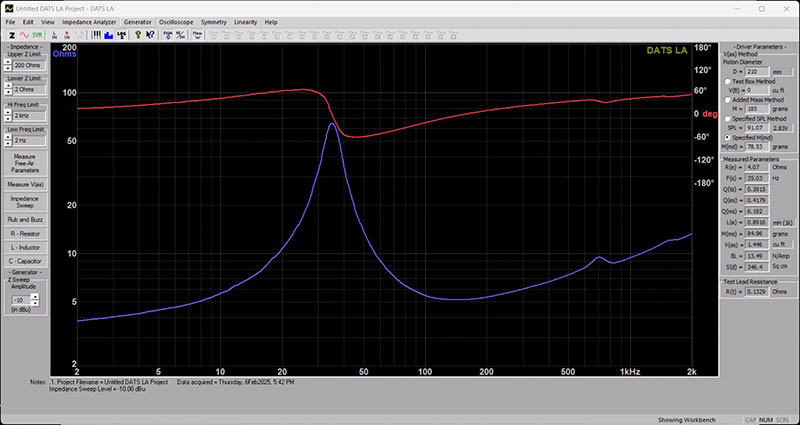

小信号 T/S パラメータ
テスト リード線をドライバーの端子に直接接続し、[自由空気パラメータの測定] を選択すると、ドライバーの T/S パラメータをすばやく判定できます。これにより、インピーダンスの大きさが表示され、Re、Fs、Qts、Qes、Qms、Le の正確な測定値が提供されます。Vas や Mms などの機械的パラメータを評価するには、コーンに質量を追加するか、ドライバーを適切なテスト ボックスに配置して、[V(as) の測定] を選択します。
![]()

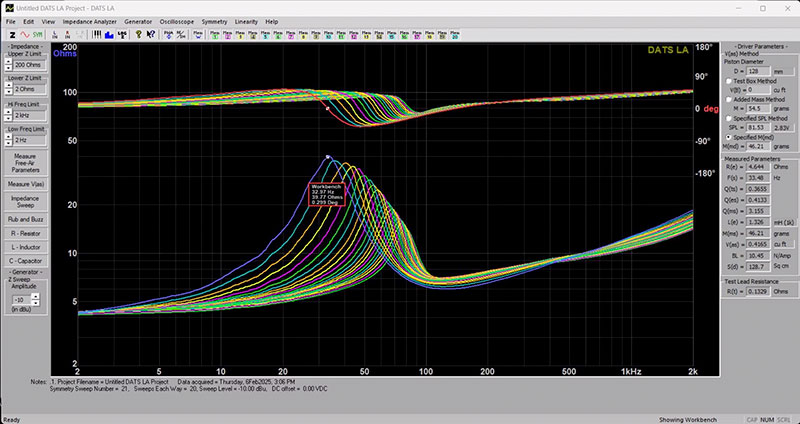

大信号 T/S パラメータ
DATS LA は、フリーエア パラメータ測定中に 100 ワット アンプの出力レベルを調整する機能をユーザーに提供します。この機能により、測定プロセスを正確に制御でき、ユーザーは複数の出力レベルに応じてドライバー パラメータの変化を観察できます。
![]()

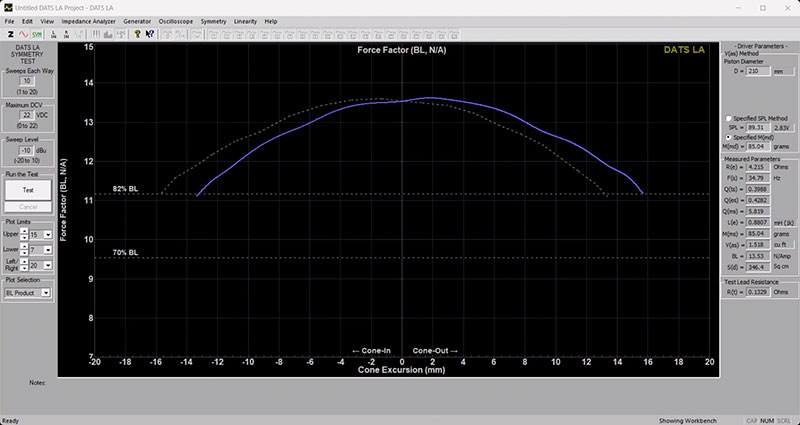

Bl 対 エクスカーション
Bl 対称曲線は、ドライバーのストロークを通じてモーターの電磁気特性についての洞察を提供します。これは、ボイス コイルが磁気ギャップを通過する際のモーターの有効強度を示します。破線で表される反転結果により、コイルの内側および外側への動き中のモーターの対称動作を明確かつ簡単に評価できます。この強力な視覚ツールは、モーターのパフォーマンスを理解して最適化するために不可欠です。
![]()

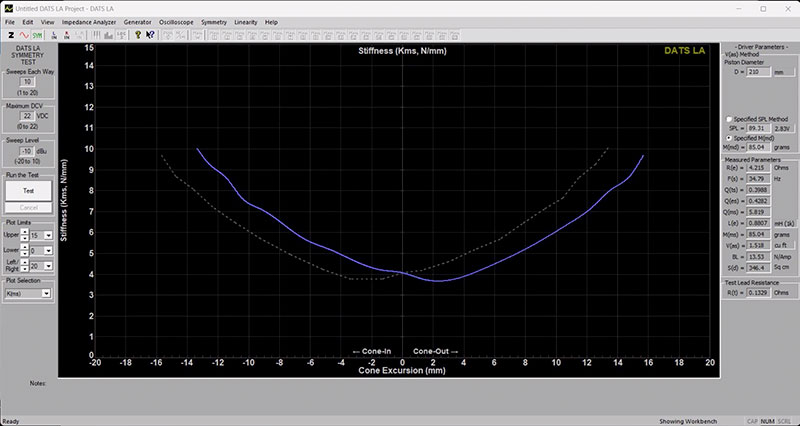

Kms 対 エクスカーション
Kms 対称曲線は、ドライバーの機械式サスペンション システムの動作を分析するためのツールです。曲線を調べることで、コーンのストロークのさまざまな位置での有効剛性と復元力を把握できます。破線で示される反転結果を含めることで、ダイヤフラムが内側と外側に振動するときのサスペンションの対称性を簡単に評価できます。
![]()

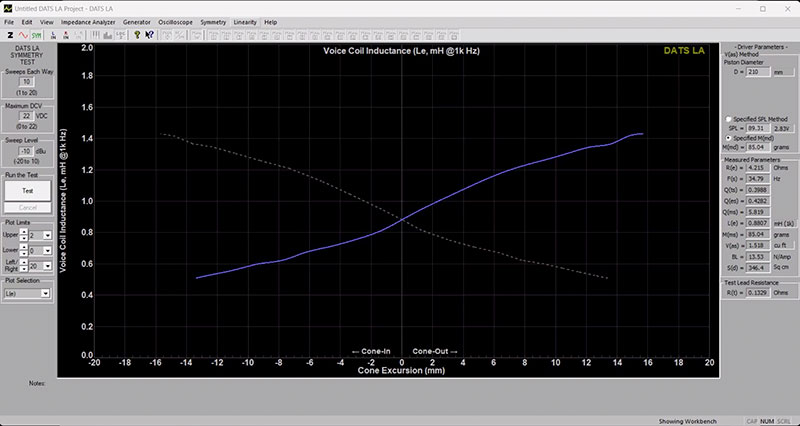

Le 対 エクスカーション
Le 対称曲線により、ドライバーのストローク中に異なる位置でボイスコイルのインダクタンスの変化を簡単に評価できます。コーンの位置に応じてインダクタンスがどのように変化するかを示すことで、このメトリックは、ショートリング、ポールキャップ、特殊なボイスコイル巻線など、インダクタンスを低減するように設計されたコンポーネントの評価を自信を持ってサポートします。これにより、インダクタンス制御方法を明確に理解し、効果的に分析できます。
![]()

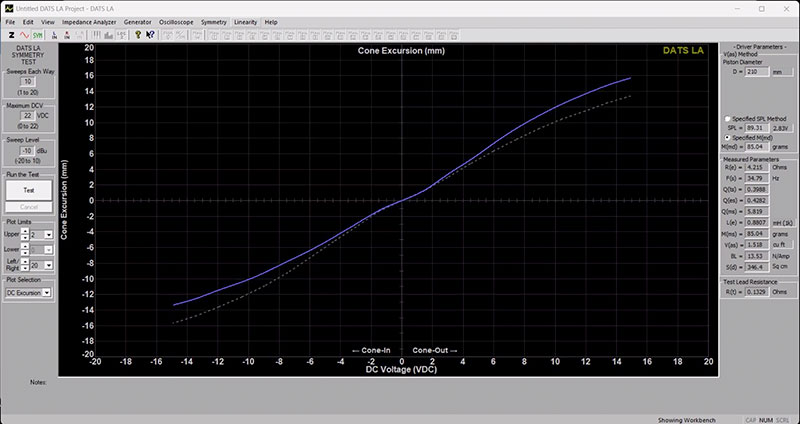

1 ボルトあたりの変位
グラフは、入力電圧の関数として相対変位を効果的に示しており、モーターの力の減少とサスペンションの硬さによって特徴付けられる圧縮の開始を簡単に観察できます。さらに、逆の関係は破線を使用して明確に描かれており、内側のストロークと外側のストロークの差異を区別するのに役立ちます。
DATS V3 | DATS LA | |
セットアップが簡単で使いやすい | ✔ | ✔ |
100 ワットのアンプを内蔵 | ✘ | ✔ |
小信号パラメータ測定 | ✔ | ✔ |
大信号パラメータ測定 | ✘ | ✔ |
小信号レベルを調整可能 | ✔ | ✔ |
大信号レベルを調整可能 | ✘ | ✔ |
モーターの対称性測定 | ✘ | ✔ |
サスペンションの対称性測定 | ✘ | ✔ |
パラメータと変位の関係を測定 | ✘ | ✔ |
電圧ごとの変位を計算 | ✘ | ✔ |
コンデンサ、インダクタ、抵抗器を測定 | ✔ | ✔ |
オシロスコープと信号発生器 | ✔ | ✔ |
USB 電源 | ✔ | ✘ |
コンパクトで持ち運びに便利 | ✔ | ✔ |
